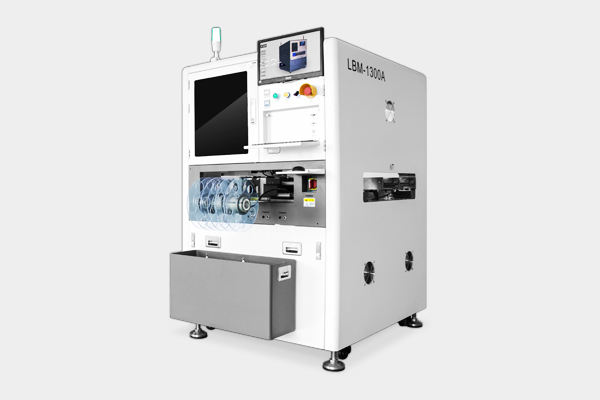

LBM-1300丨机壳辅料贴装机

型号:LBM-1300
类型:高精密贴装机
尺寸:1250*1200*1550 ( mm )

广东飞新达智能设备股份有限公司自主研发的高精密贴装机适用于PCB,FPC上各种粘性材料以及薄膜材料的高精度定位贴合,解放了大量的劳动力;在对需要贴装的辅料和基板不造成任何损坏的情况下,完整和稳固地快速拾取所需贴装的辅料,并通过视觉系统对吸取的辅料进行位置和角度偏差纠正,并快速和准确地把所有拾取的辅料贴装在基板指定的位置上。


适用范围:

适用于各种电子行业(手机、各种PCB、SMT生产线、FPC、摄像头、LED晶片、注塑、冲压、压铸)等相关行业,替代工人贴装压敏胶、PI、导电胶、泡棉、海棉、麦拉、双面胶、导热硅胶、散热石墨片、屏蔽盖、标签、保护膜以及读条码、二维码等工作。

高精密贴装设备产品优势:

速度目前同类产品的速度在2000CPH左右,本产品初期速度可达到4000~4500CPH,后期经过改进,可达到5000CPH左右。

精度:目前同类产品的托盘定位精度较低(>0.5mm),在托盘进盘误差较大的情况下,无法实现高精度的贴装,本产品可实现托盘视觉定位,贴装时对托盘误差进行补偿,从而实现了贴装的高精度(0.1mm)。

时间目前同类产品需要对吸取位置、贴装位置进行位置示教,一个项目的调试时间超过2小时,本产品只需对吸取位置和贴装位置简单对位,一个项目的调试时间最低可在30分钟以内(熟练操作工)。

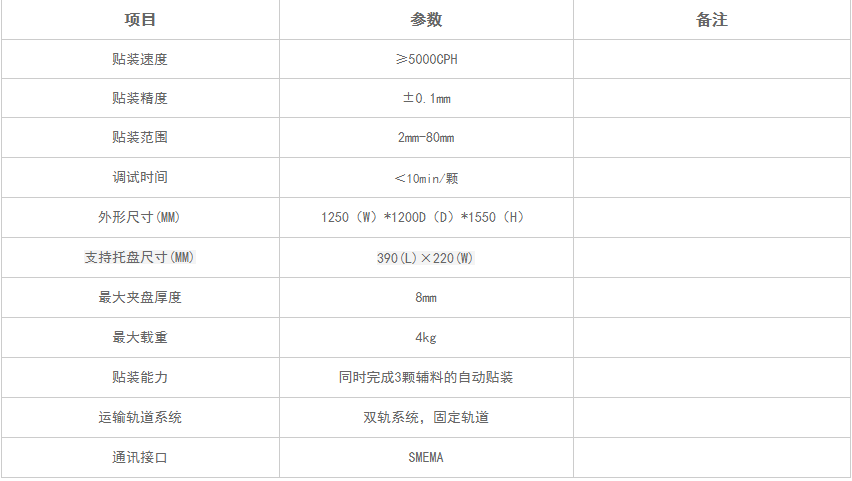

飞新达高精密贴装机技术参数:

◆ FEEDER结构可进行快速更换和安装,剥料结构可分为剥取同步型、剥后再取型,可根据辅料材质自由切换,更换FEEDER的时间少于15s/件;
◆ 辅料吸嘴采用自锁结构设计,无需螺丝坚固,可快速换取,更换时间<5s/件;

◆ 材料方式:辅料为卷料且最大放卷直径350mm,内径3英寸/6英寸的卷芯(供料器具备张力控制能力,而保证料带输送稳定性);

◆ 设备需配置项目参数记忆功能,最少记忆100个项目以上(调出对应参数即可生产对应产品);
